IEF-SN-CND電磁流量變送器插入式
可現場配置,高精度,帶BACnet 或 Modbus®協議
IEF係列插入式電磁流量計可調整插入深度保證更加準確和可靠的流速測量,並給出連續信號輸出.獨特的設計達到超凡的性能,並且安裝簡便.它能用於4到36英寸管徑(102 mm到914 mm),各種輸出選項包括BACnet MS/TP或者Modbus® RTU通訊協議采用兩線RS-485,還帶標準模擬信號,脈衝信號,報警輸出.
功能特色
- 現場配置顯示器（-LCD一體式選項,或分體顯示配件A-IEF-DSP) 可針對不同的應用場合靈活配置,輸入多種配置參數,例如管徑,管道材質,液體種類,模擬輸出,脈衝/頻率輸出,報警輸出,通訊輸出,阻尼參數,和校準係數.
- 高精度不受溫度變化,密度變化,粘度變化的影響.
- 配置向導和安裝工具簡便易用,用於快速和精密的安裝.
- IEF-KIT配置套件可保證精確的安裝插入深度,包括厚度表和測量帶.
- 沒有會磨損的部件,也沒有可能被損壞的電極使得它使用壽命長,維護量小,可靠耐用.
- 隔離閥配件可用於帶壓安裝或拆卸,無需影響工業過程.
- 高精度選項的NIST可溯源高精度校準證書包括標準碳鋼管Schedule40管徑4˝(102mm),6˝(150 mm),8˝(200mm),和10˝(250mm)
應用
- 鍋爐供水
- 冷凍水
- 冷凝器冷凝水係統
- 灌溉係統
- 市政供水係統
- 工藝過程冷媒
技術指標
介質∶不粘附的導電液體.
量程∶0-20 fts （0-6 m/s）.
材質∶主體軸接頭∶316不鏽鋼;電極∶316不鏽鋼;電極蓋∶聚苯乙烯;O型環∶矽膠.
精度∶IEF-HX-X∶在流速校準時讀數的±0.5%;在2-20ft/s （0.6-6m/s）範圍內讀數的±1%;當<2ft/s （0.6m/s）時∶±0.02 ft/s (±0.006 m/s).IEF-SX-X∶滿刻度的±1%.
溫度範圍∶環境溫度∶-20-160°F(-29-71℃);過程溫度∶15-250°F（121℃C);儲存∶40- 185°F (-40-85°℃C).
過程連接∶1"NPT或BSPT帶全通球閥附件選項.
耐壓∶ 400psi(27.6 bar)@ 100° F(37.8°℃C).
壓力降∶<0.1psi 在流速12 fts,當大於等於4"(101.6mm)管徑時.
輸出∶
1. 模擬∶4-20mA,0-5V,0-10Vor或2-10V (可選);
2. 脈衝頻率∶0-15V脈衝峰值,0-500Hz或調整脈衝輸出(可選);
3. 報警∶(1)空管監測或zui小zui大流速監測,(可選);(1)反向輸出指示.
電源∶12-42.4 VDC，.25 A@ 24 VDC; 12-36VAC.
電氣連接∶可移除接線排,可選1/2NPT導管,PG16密封壓蓋或PG16密封壓蓋帶(2)10f(3m)9芯22 AWG阻燃電纜,可選擇配件電纜長度到200f(61m）。
顯示(-LCD 選項): Z(5.08cm）x2"(5.08cm)帶背景光的LCD.
電導率∶>20 microsiemens.
外殼材料∶粉末塗層鑄鋁.
外殼防護等級∶ NEMA6P(IP68)(無顯示型);NEMA4X(IP66)(帶-LCD顯示型).機構認證:BTL,CE,NSF/ANSI61和372待定.
通訊（-COM 選項）
種類∶ BACnet MS/TP或Modbus*RTU通訊協議(默認禁用協議,可選).
波特率∶ 9600,19200,38400,57600,76800或115200 bps(可選).
裝置負載∶ 1/8 unit load.
說明∶
適用管材∶主要塑料和金屬管;例如碳鋼、不鏽鋼、銅、硬聚氯乙烯/聚偏氟乙烯,鍍鋅鋼,低碳鋼和黃銅.
適用管徑∶ IEF-HX-X∶4-10"(101-254 mm);IEF-SX-X∶4-36"(101-914mm).
前後直管段∶上遊>10倍管徑,下遊>5倍管徑.
當zui大流速度小於10 ft/s (3 m/s)時,訂購-CC選項.
型號表
舉例 IEF     -H     N       -CND        -LCD        IEF-HN-CND-LCD
係列 IEF                                                        插入式電磁流量變送器
精度          H/S                                              高精度;讀數的1% 標準精度;滿刻度的1%
過程連接            N/B                                     1'NPT   1'BSPT
電氣連接                     CND PG 10                 1/2'NPT內螺紋 PG16密封壓蓋 PG16密封壓蓋 帶(2)10'(3m)阻燃電纜
選項                                                 LCD       自帶LCD
                                                       COM      BACnet或Modbus®通訊協議(可選)
                                                       NIST       NIST可溯源多點校準證書
                                                       FC          工廠校準證書（單點讀數的0.5%）
                                                       CC          客戶訂製配置用於特定的安裝場合
配件
型號                  描述
A-IEF-KIT          配置套件(包括配置顯示器,厚度表和測量尺)
A-IEF-DSP         配置顯示器
A-IEF-CBL-50    阻燃電纜50ft(15.2m)
A-IEF-VLV-BR    黃銅1-1/4'全通隔離球閥
A-IEF-VLV-SS    316不鏽鋼1-1/4'全通隔離球閥
A-IEF-INGD       安裝對齊工具
A-IEF-PA           交流電源轉換器

產品展示

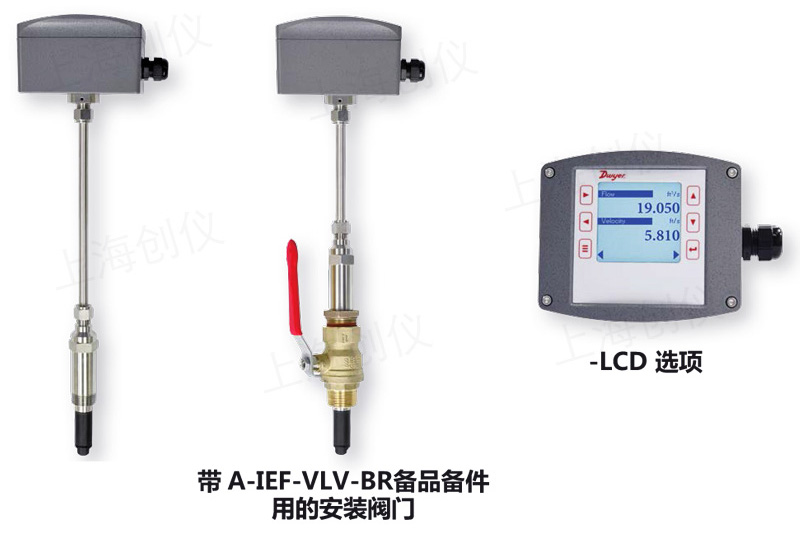

IEF-SN-CND 插入式電磁流量變送器實物圖
