OM-7-E 執行器開關型與OM-P7-E 調節型控製 V4ABFW16-350蝶閥
概述
OM-P7-E及係列電動執行器可以應用於商業樓宇、公共建築及城市管網的水係統或通風係統中,可以實現調節量或開關量控製.
OM-P係列的調節型產品可接受多種控製信號,如4~20mA, 1~5V或 2 ~10V（可現場設定).
OM係列還能提供反饋信號.開關型的在開位和關位反饋無源幹結點信號;調節型的是模擬信號（2~10V或4~20mA).
特征
型號全 (輸出扭矩 50-3500Nm)
開關控製或模擬量控製
強製手動操作，無需離合機構
位置自鎖
機械指針位置指示
加熱器預防冷凝；標準型號帶有輔助開關
IP66 防護等級
規格
電源 220Vac, 50/60 Hz
運行時間
行程  90度 ± 5度
控製(調節型)  4~20mA, 1~5V 或 2~10V
反饋 (調節型)  4~20mA 或 2~10V
防護等級  IP66
環境溫度 -30℃ to +65℃
位置指示 指針連續位置指示
強製手動操作 無離合器設計
加熱器 15W 220V 防冷凝
外殼材料 鋁合金
外殼表麵處理  粉末噴塗
過載保護 內置過熱保護，125±5℃停機，95±5℃恢複
訂貨型號（開關型） 訂貨型號（調節型） 額定扭矩(Nm) 運行時間@ 50Hz (sec)功耗(Watts)手動操作 重量(Kg)
OM-1-E OM-P1-E 50 25 6 手柄 4
OM-2-E OM-P2-E 90 35 25 手輪 11
OM-3-E OM-P3-E 150 35 40 手輪 11
OM-4-E OM-P4-E 400 45 60 手輪 19
OM-5-E OM-P5-E 500 45 60 手輪 19
OM-6-E OM-P6-E 650 45 60 手輪 19
OM-7-E OM-P7-E 1000 55 90 手輪 38
OM-8-E OM-P8-E 1500 55 120 手輪 38
OM-9-E OM-P9-E 2000 95 120 手輪 78
OM-10-E OM-P10-E 2500 95 140 手輪 78
OM-12-E OM-P12-E 3500 95 200 手輪 82
說明：
1.OM-1-E和OM-P1-E的手動操作位置在執行器底部。
2.調節型執行器的出廠默認輸入輸出信號均為4-20mA.
台灣產型號：
OS# On-Off OS# Modulating Max Torque (Nm) Run Time at 60Hz (sec) Power Consumption (Watts)
OM-1 OM-P1 35 12 10
OM-2 OM-P2 90 15 40
OM-3 OM-P3 150 22 40
OM-4 OM-P4 400 16 120
OM-5 OM-P5 500 22 120
OM-6 OM-P6 650 28 120
OM-7 OM-P7 1000 46 180
OM-8 OM-P8 1500 46 220
OM-9 OM-P9 2000 58 180
OM-10 OM-P10 2500 58 220
OM-11 OM-P11 3000 58 250
OM-12 OM-P12 3500 58 300

V4係列電動蝶閥

概 述
V4係列對夾式蝶閥可應用於製冷和加熱係統,也可應用於工業和水處理係統.
V4係列蝶閥有開關型,也有模擬調節型 (4~20mA,0(2)~10v, 1~5v) 可用DIP開關選擇.

口徑 ON/OFF 型號 執行器型號 型號  執行器型號 力矩(Nm) 時間(s/60Hz)功率 (Watts)Kvs (m3/h)

DN50 V4ABFW16-050-012 OM-1 V4ABFW16-050-112 OM-P1 35 12 10 109
DN65 V4ABFW16-065-012 OM-1 V4ABFW16-065-112 OM-P1 35 12 10 177
DN80 V4ABFW16-080-012 OM-1 V4ABFW16-080-112 OM-P1 35 12 10 243
DN100 V4ABFW16-100-012 OM-1 V4ABFW16-100-112 OM-P1 35 12 10 483
DN125 V4ABFW16-125-012 OM-2 V4ABFW16-125-112 OM-P2 90 15 40 822
DN150 V4ABFW16-150-012 OM-2 V4ABFW16-150-112 OM-P2 90 15 40 1270
DN200 V4ABFW16-200-012 OM-3 V4ABFW16-200-112 OM-P3 150 22 40 2550
DN250 V4ABFW16-250-012 OM-4 V4ABFW16-250-112 OM-P4 400 16 120 4342
DN300 V4ABFW16-300-012 OM-4 V4ABFW16-300-112 OM-P4 400 16 120 6708
DN350 V4ABFW16-350-012 OM-7 V4ABFW16-350-112 OM-P7 1000 46 180 9793
DN400 V4ABFW16-400-012 OM-8 V4ABFW16-400-112 OM-P8 1500 46 220 13467
DN450 V4ABFW16-450-012 OM-9 V4ABFW16-450-112 OM-P9 2000 58 180 17836
DN500 V4ABFW16-500-012 OM-10 V4ABFW16-500-112 OM-P10 2500 58 220 22933
DN600 V4ABFW16-600-012 OM-12 V4ABFW16-600-112 OM-P12 3500 58 300 35431

特點

- 鑄鐵閥體，對夾式
- 口徑範圍 (DN50...600)
- 控製方式：開關及模擬型
- 可視機械位置指示
- 防結露加熱器和 2 個限位開關
- 防護等級為 IP67

技術參數

口徑： DN50-DN600
壓力： PN16
溫度： -10 至 90℃
閥體： 鑄鐵 GG25(DN50 ~ DN150)
GGG400(DN200 ~ DN600)
閥杆： 不鏽鋼 SS416
閥板： 環氧樹脂塗層
密封圈： EPDM
執行頭
馬達： 220VAC, 50/60Hz
角度： 90o
±5o
防護等級：IP67 防水
環境溫度：-5 至 65℃
指示： 連續位置指示
加熱器： 防結露

V8BFW16與NOM係列蝶閥列執行器安裝調試使用等相關問題及注意事項：

HONEYWELL V8BFW16與NOM係列蝶閥列執行器由於價格便宜，口徑可以很大，達到DN600等，被大量使用.由於現場安裝工人不了解產品，或是使用不熟悉，安裝過程沒有按正確說明來執行，往往會造成由於安裝原因導致返工等問題.對現場工作造成延誤等後果,上海創儀根據使用過程發現的問題以及部分客戶在安裝使用中出問題,總結出一些重要易出錯的地方,並以圖文並進的方式進行說明,希望對廣大初次使用或不熟的朋友帶來方便.

安裝過程要注意的重要步驟：

V8BF係列蝶閥和NOM係列執行器
V8BF係列蝶閥和NOM係列執行器可以應用於商業樓宇,公共建築及城市管網的水係統或通風係統中,可以實現調節量或開關量控製.執行器調節型產品可接受多種控製信號,如4~20mA,1~5V或2~10V（可現場設定).
V8BF係列蝶閥和NOM係列執行器 特色益處
電動蝶閥
規格：PN16 DN50-600
口徑DN50-DN600
無靠背閥座：密封可靠，扭力小，使用壽命長久
開關控製或模擬量控製
可以手動操作
位置自鎖，3D位置指示
加熱器預防冷凝
IP67防護等級

NOM係列執行器E有：NOM-XA-E開關型執行器，NOM-PXA-E比例型執行器

閥門類型 Motorized Butterfly Valve
閥體樣式 兩通,直通式
連接類型 晶片 ISO7005-2
管道尺寸(DN) DN50-600
最高工作壓力(kPa) 1655
最高工作壓力 11410.894
液體溫度範圍（C） -10 to 90
液體溫度範圍(F) 14 到 194
扭矩(Nm) 35-1700Nm
控製信號 4-20MA,1-5VDC或者2-10vdc，或者開關型
提供電壓 220VAC
手動操作 Non-clutch design
頻率 50/60Hz
材料(閥體) GG25
材料（閥軸） SS416
材料（閥塞/球瓣/閥板） Epoxy coated ductile iron GGG40
材料（包裝） EPDM
材料(外殼) Aluminum Alloy
在60Hz時正常運行時間 15
重量 各型號不同
入口保護等級 IP67 防水
V8ABFW16係列閥門配套的執行器如下：
NOM-1A-E
NOM-2A-E
NOM-3A-E
NOM-4A-E
NOM-4B-E
NOM-5A-E
NOM-P6A-E
NOM-P7A-E
NOM-P8A-E
NOM-P8B-E
NOM-P2A-E
NOM-P3A-E
NOM-P4A-E
NOM-P4B-E
NOM-P5A-E
NOM-P5B-E
NOM-5B-E
NOM-6A-E
NOM-7A-E
NOM-8A-E
NOM-8B-E
NOM-P1A-E

V8BF係列蝶閥

閥門類型 Motorized Butterfly Valve
閥體樣式 兩通,直通式
連接類型 晶片 ISO7005-2
規格：PN16 DN50-600
流量(Kvs) 109
流量(Cv) 127.203
最高工作壓力(kPa) 1655
最高工作壓力(psi) 11410.894
泄漏率(%) No visible leakage
液體溫度範圍（C） -10 to 90
液體溫度範圍(F) 14 到 194
扭矩(Nm) 35
控製信號 開-關
提供電壓 220VAC
手動操作 Non-clutch design
頻率 50/60Hz
材料(閥體) GG25
材料（閥軸） SS416
材料（閥塞/球瓣/閥板） Epoxy coated ductile iron GGG40
材料（包裝） EPDM
材料(外殼) Aluminum Alloy
在60Hz時正常運行時間 12
重量 2.5
功率消耗(驅動) 10
入口保護等級 IP67 防水
V8BF係列蝶閥型號如下：
V8BFW16-050
V8BFW16-065
V8BFW16-080
V8BFW16-100
V8BFW16-125
V8BFW16-150
V8BFW16-200
V8BFW16-200-2
V8BFW16-250
V8BFW16-250-2
V8BFW16-300
V8BFW16-300-2
V8BFW16-350
V8BFW16-350-2
V8BFW16-400
V8BFW16-450
V8BFW16-450-2
V8BFW16-500
V8BFW16-600

產品展示

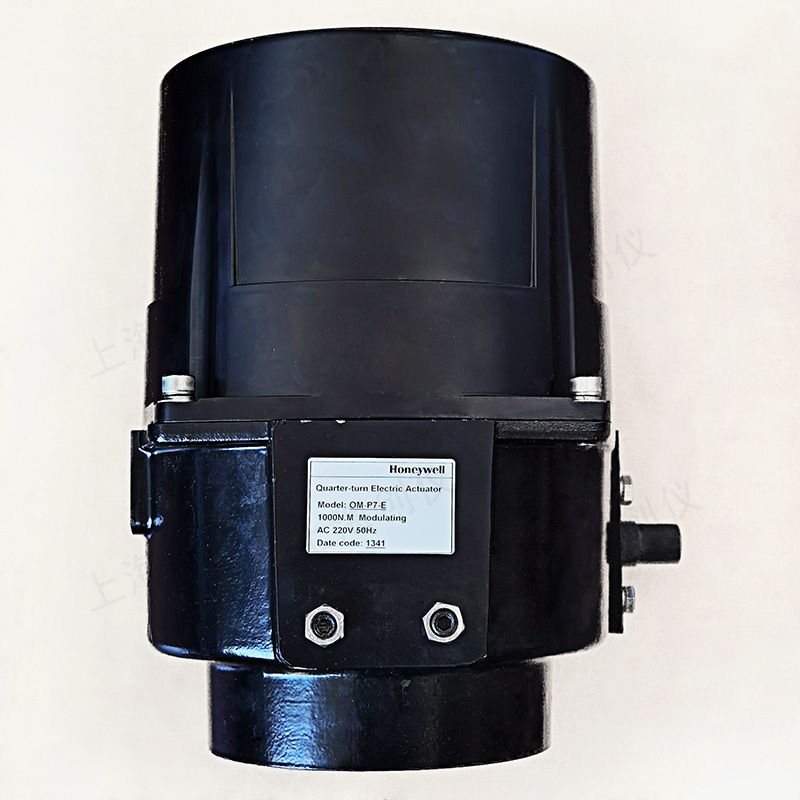

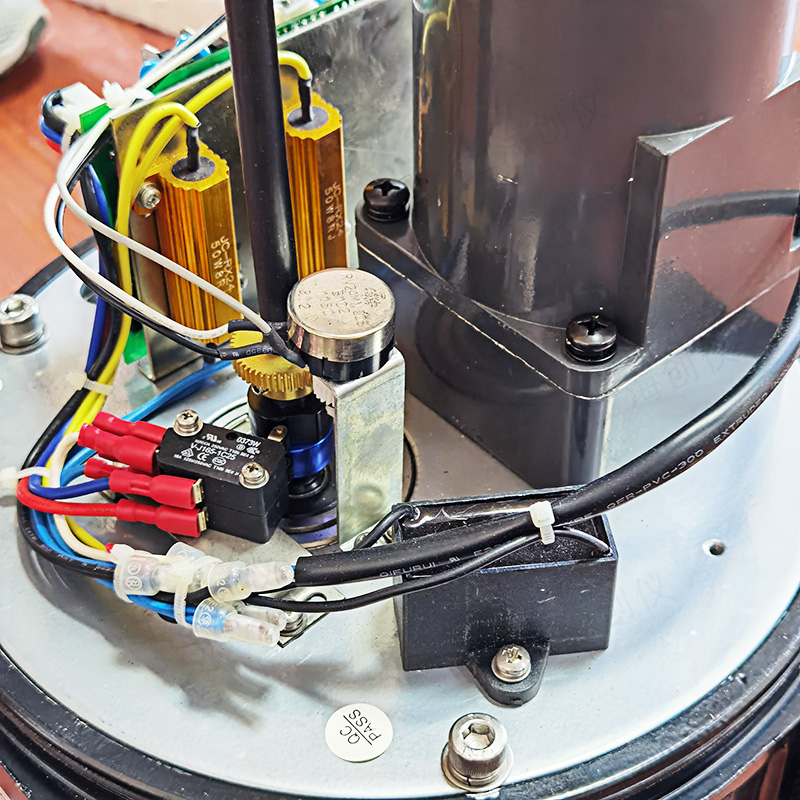

圖為OM-P7-E執行器

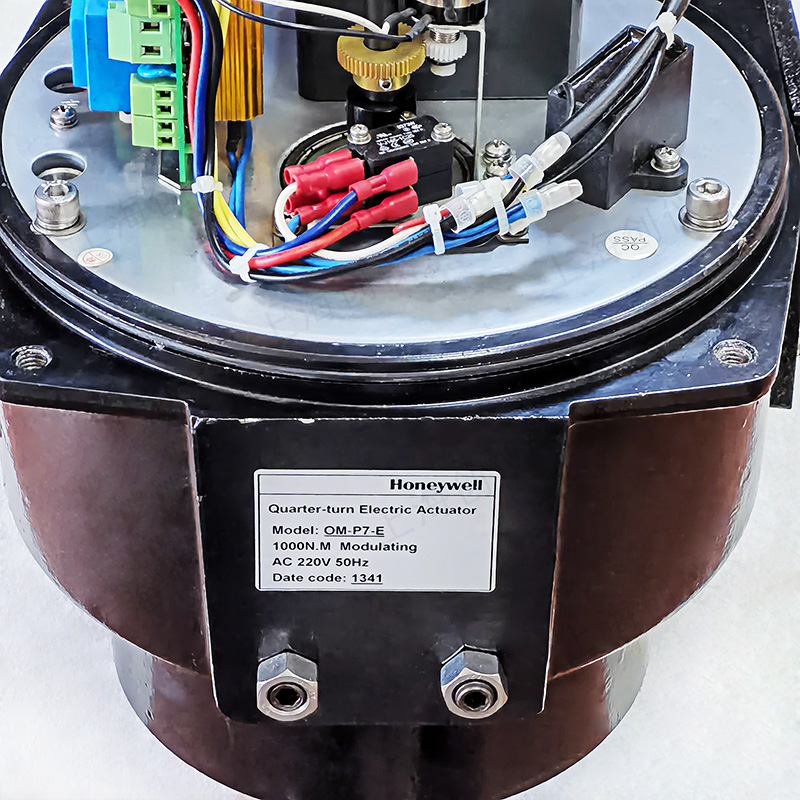

V4ABFW16-350蝶閥和OM-P7-E 執行器開關型與調節型控製.
