Sylk 總線通訊 ZioTM TR71-H 係列牆裝模塊溫濕度傳感器
TR71 和TR71-H 是一款以Sylk 總線通訊的兩線製，極性無關的牆裝模塊，主要用於Spyder?( 隻有PUL6438S，
PVL6436AS 和PVL6438NS 三種型號) 可編程控製器。SUO Y 型號都帶有區域溫度傳感器、網絡總線接口和一塊帶
有三個軟操作鍵、兩個硬調整鍵和一塊液晶顯示屏的操作麵板。TR70-H 型號還配置一個濕度傳感器。
聯係方式
021-34170098
產品介紹產品詢價
Sylk 總線通訊 ZioTM TR71-H 係列牆裝模塊溫濕度傳感器
概述：
TR71 和TR71-H 是一款以Sylk 總線通訊的兩線製，極性無關的牆裝模塊，主要用於Spyder1( 隻有PUL6438S，
PVL6436AS 和PVL6438NS 三種型號) 可編程控製器。所Y型號都帶有區域溫度傳感器、網絡總線接口和一塊帶
有三個軟操作鍵、兩個硬調整鍵和一塊液晶顯示屏的操作麵板。TR71-H 型號還配置一個濕度傳感器。
注意：請參考 Zio 帶液晶顯示和Sylk? 總線的牆裝模塊TR71 和TR71-H。見編號63-2667 的產品技術手冊查看
關於定製此牆裝模塊配置信息，例如修改主屏幕的默認顯示或者定製應用。
特性：
TR71 和TR71-H 牆裝模塊包括：
● 能夠讓用戶去看到控製器的各項參數
● 通過基於Niagara 平台的WEBPro 或WEBStation 工具定製參數 63-1322-01 TR70 產品數據
● 可為下列進行編程： 液晶屏幕首頁、租戶數據庫、承包商訪問控製器參數、設定點、超越控製，風機以及其它參數
● 牆裝模塊設置工具可選擇8 種預製程序配置 ( 例如VAV 風平衡)
● 能夠訪問可調節可編程控製器中的各項參數（時間程序除外）
● 通過牆裝模塊能夠平衡變風量空調係統
● 歡迎顯示屏可以顯示1 到3 種以下參數：設定溫度，房間溫度，房間濕度，室外濕度，室外溫度和時間或者任何一種控製器的邏輯參數
● 網絡總線接口
● 簡便的兩線製端子連接到可編程控製器，另有可選的雙線端子可連接到網絡，所Y的連接均為極性無關型
● 在斷電期間能夠存儲設定點等用戶配置信息描述：
結構：兩片對夾式結構，蓋板和內部接線的底盤座。現場接線18-24AWG（0.82-0.20 平方毫米）連接到底盤座的
接線端子上
安裝：此種帶液晶顯示屏的牆裝模塊可安裝在一個標準2*4英寸接線盒或直徑60mm 的接線盒上。牆裝模塊至可編程
控製器的ZUI長距離為200 英尺（61 米）的地方。當距離長於100 英尺（30.5m）推薦使用雙絞線。
環境溫度等級：
● 工作溫度： 30oF ~ 110oF (-1℃ ~ 43℃ )
● 運輸溫度： -40oF ~ 150oF (-40℃ ~ 65.5℃ )
● 相對濕度： 5% ~ 95% 無凝露
溫度設定點範圍： 默認範圍是55oF ~ 85oF (10℃ ~ 35℃ )，可調整成其它範圍
溫度傳感器精度： ±0.36oF at 77oF (±0.2℃在25℃時)
濕度傳感器精度（ 限於TR70-H）：相對濕度20% 到80% 的±5%
電源：18Vdc，可由連接可編程控製器的雙絞線（基於Sylk
總線）提供
配件：50007298-001（一個包裝內有12 個）安裝板；6-7/8x 5 in. (175 x 127 毫米).（ 需額外訂購）
認證：CE ；UL94-HB 關於塑料外觀的標準；FCC 第15 部分，Class B

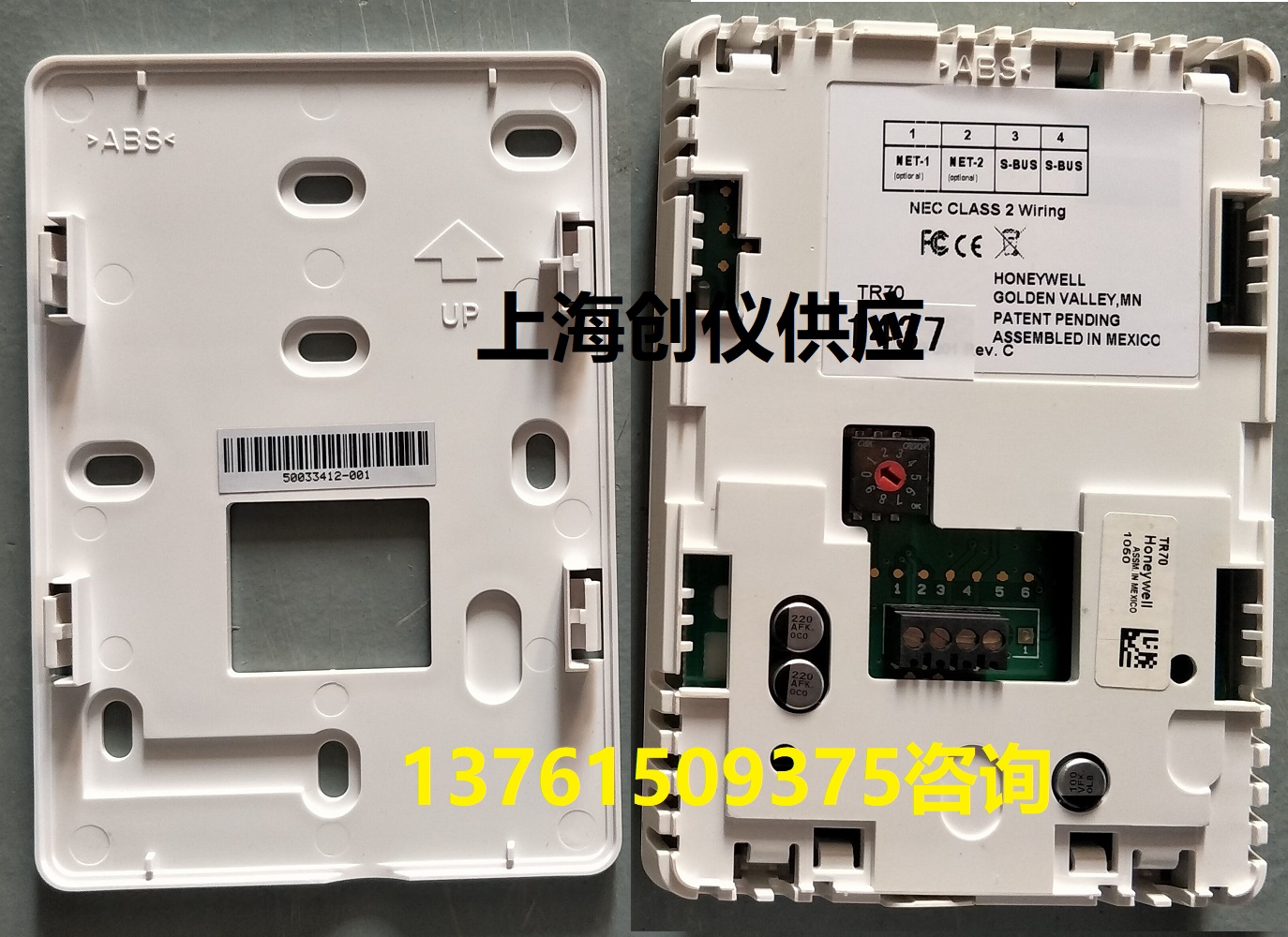

接線端子位置：
圖1 顯示了端子模塊的位置以及其它一些TR70 和TR70-H的特點。
注意：
1. 此款帶液晶顯示屏牆裝模塊的18Vdc 電壓由可編程控製器提供。
2. 網絡和S-Bus 總線處的2 線接口均為極性無關。
通訊：
牆裝模塊使用傳感器總線與可編程控製器進行通訊關於網絡通訊，建築的LON 總線連接兩個端子（NET-1 和NET-
2）. 見圖1。
通過移動可插拔的插塞，網絡總線端口可以移動到牆裝模快的底部。網絡總線和S 總線的端子為（見圖1）極性無關，能ZUI DA限度減少因配線失誤的安裝錯誤。網絡總線和S 總線推薦的接線尺寸為4 級22 AWG（0.33 平方毫米）非屏蔽雙絞線，
實心導線。
液晶屏顯示：
液晶顯示屏可由承租用戶或者用戶定製。下麵是幾個可為牆裝模塊配置的歡迎顯示屏。
注：除了下圖所列的幾種選擇，還有其他的可配置屏幕供客戶選擇。
1. 顯示屏可以顯示1 到3 種以下參數：設定溫度，房間溫度，房間濕度，室外濕度，室外溫度和時間或者任
何一種控製器的實際參數
2. 想了解更多關於定製自定義屏幕界麵的信息，請參考編號為63-2667 的產品信息手冊
用戶屏幕顯示的範例：
風機和占用設置是主屏幕的可選項。如果沒有更多參數“查看更多”軟按鍵就不會在房客屏幕上顯示
以下是一些配合牆裝模快使用的屏幕顯示範例。沒有把所Y的屏幕顯示範例列出來，還有很多其他顯示情況。
承包商模式的屏幕軟按鍵：
目前可提供在承包商模式屏幕上顯示的三個軟按鍵 ( 見圖7) ：
設定主屏幕：允許承包商從多種屏幕選項中為房客配置屏幕。
設定查看更多：允許房客通過此功能得到查看或者調節更多參數 的權限。
參數：允許承包商監控和（或者）調整可編程控製器的參數
典型特性：
1. 此牆裝模塊都有一塊液晶顯示屏。
2. 此牆裝模塊都有一個可定製的屏幕：
a) 應可以在單一屏幕選擇顯示3 種參數值
b) 應可以選擇顯示占用情況
c) 應可以選擇顯示係統運行狀況
d) 應可以選擇顯示風機運行狀況
e) 應可以ZUI duo顯示以下3 種參數：室內溫度，設定點室外溫度房間濕度，室外濕度，時間
f) 應可以選擇顯示任意用戶自定義的8 位控製器單一參數
3. 牆裝模塊應可以提供所Y對平衡VAV 係統必須參數的數據庫
4. 牆裝模塊應可以提供利用鍵盤鎖限定訪問數據庫的權限的功能。
5. 此牆裝模塊在斷電後應能存儲用戶包括設置溫度在內的自定義設置。
6. 此牆裝模塊應能使用一對兒非極性電線連接用於通訊和供電。
7. 此牆裝模塊應能給使用者提供查看和調節控製器可選參數的功能。
8. 此牆裝模塊應能給房客在承包商限定設置下提供調整超越周期時間的功能。
9. 此牆裝模塊應能提供利用網絡通訊總線實現遠程遙控數據庫的功能。
10. 此牆裝模塊應能提供正負不超過5% 適度傳感器控製（限於TR70-H）。
11. 牆裝模塊應能通過Tridium 的基於Niagara 平台的工具進行設定。
12. 牆裝模塊應能與其它使用Sylk 總線的設備進行通訊。
LONMARK 是LonMark 協會的商標
Spyder 是霍尼韋爾公司的商標。
Sylk 是霍尼韋爾公司的商標。
Zio 是霍尼韋爾公司的商標。
概述：
TR71 和TR71-H 是一款以Sylk 總線通訊的兩線製，極性無關的牆裝模塊，主要用於Spyder1( 隻有PUL6438S，
PVL6436AS 和PVL6438NS 三種型號) 可編程控製器。所Y型號都帶有區域溫度傳感器、網絡總線接口和一塊帶
有三個軟操作鍵、兩個硬調整鍵和一塊液晶顯示屏的操作麵板。TR71-H 型號還配置一個濕度傳感器。
注意：請參考 Zio 帶液晶顯示和Sylk? 總線的牆裝模塊TR71 和TR71-H。見編號63-2667 的產品技術手冊查看
關於定製此牆裝模塊配置信息，例如修改主屏幕的默認顯示或者定製應用。
特性：
TR71 和TR71-H 牆裝模塊包括：
● 能夠讓用戶去看到控製器的各項參數
● 通過基於Niagara 平台的WEBPro 或WEBStation 工具定製參數 63-1322-01 TR70 產品數據
● 可為下列進行編程： 液晶屏幕首頁、租戶數據庫、承包商訪問控製器參數、設定點、超越控製，風機以及其它參數
● 牆裝模塊設置工具可選擇8 種預製程序配置 ( 例如VAV 風平衡)
● 能夠訪問可調節可編程控製器中的各項參數（時間程序除外）
● 通過牆裝模塊能夠平衡變風量空調係統
● 歡迎顯示屏可以顯示1 到3 種以下參數：設定溫度，房間溫度，房間濕度，室外濕度，室外溫度和時間或者任何一種控製器的邏輯參數
● 網絡總線接口
● 簡便的兩線製端子連接到可編程控製器，另有可選的雙線端子可連接到網絡，所Y的連接均為極性無關型
● 在斷電期間能夠存儲設定點等用戶配置信息描述：
結構：兩片對夾式結構，蓋板和內部接線的底盤座。現場接線18-24AWG（0.82-0.20 平方毫米）連接到底盤座的
接線端子上
安裝：此種帶液晶顯示屏的牆裝模塊可安裝在一個標準2*4英寸接線盒或直徑60mm 的接線盒上。牆裝模塊至可編程
控製器的ZUI長距離為200 英尺（61 米）的地方。當距離長於100 英尺（30.5m）推薦使用雙絞線。
環境溫度等級：
● 工作溫度： 30oF ~ 110oF (-1℃ ~ 43℃ )
● 運輸溫度： -40oF ~ 150oF (-40℃ ~ 65.5℃ )
● 相對濕度： 5% ~ 95% 無凝露
溫度設定點範圍： 默認範圍是55oF ~ 85oF (10℃ ~ 35℃ )，可調整成其它範圍
溫度傳感器精度： ±0.36oF at 77oF (±0.2℃在25℃時)
濕度傳感器精度（ 限於TR70-H）：相對濕度20% 到80% 的±5%
電源：18Vdc，可由連接可編程控製器的雙絞線（基於Sylk
總線）提供
配件：50007298-001（一個包裝內有12 個）安裝板；6-7/8x 5 in. (175 x 127 毫米).（ 需額外訂購）
認證：CE ；UL94-HB 關於塑料外觀的標準；FCC 第15 部分，Class B
接線端子位置：
圖1 顯示了端子模塊的位置以及其它一些TR70 和TR70-H的特點。
注意：
1. 此款帶液晶顯示屏牆裝模塊的18Vdc 電壓由可編程控製器提供。
2. 網絡和S-Bus 總線處的2 線接口均為極性無關。
通訊：
牆裝模塊使用傳感器總線與可編程控製器進行通訊關於網絡通訊，建築的LON 總線連接兩個端子（NET-1 和NET-
2）. 見圖1。
通過移動可插拔的插塞，網絡總線端口可以移動到牆裝模快的底部。網絡總線和S 總線的端子為（見圖1）極性無關，能ZUI DA限度減少因配線失誤的安裝錯誤。網絡總線和S 總線推薦的接線尺寸為4 級22 AWG（0.33 平方毫米）非屏蔽雙絞線，
實心導線。
液晶屏顯示：
液晶顯示屏可由承租用戶或者用戶定製。下麵是幾個可為牆裝模塊配置的歡迎顯示屏。
注：除了下圖所列的幾種選擇，還有其他的可配置屏幕供客戶選擇。
1. 顯示屏可以顯示1 到3 種以下參數：設定溫度，房間溫度，房間濕度，室外濕度，室外溫度和時間或者任
何一種控製器的實際參數
2. 想了解更多關於定製自定義屏幕界麵的信息，請參考編號為63-2667 的產品信息手冊
用戶屏幕顯示的範例：
風機和占用設置是主屏幕的可選項。如果沒有更多參數“查看更多”軟按鍵就不會在房客屏幕上顯示
以下是一些配合牆裝模快使用的屏幕顯示範例。沒有把所Y的屏幕顯示範例列出來，還有很多其他顯示情況。
承包商模式的屏幕軟按鍵：
目前可提供在承包商模式屏幕上顯示的三個軟按鍵 ( 見圖7) ：
設定主屏幕：允許承包商從多種屏幕選項中為房客配置屏幕。
設定查看更多：允許房客通過此功能得到查看或者調節更多參數 的權限。
參數：允許承包商監控和（或者）調整可編程控製器的參數
典型特性：
1. 此牆裝模塊都有一塊液晶顯示屏。
2. 此牆裝模塊都有一個可定製的屏幕：
a) 應可以在單一屏幕選擇顯示3 種參數值
b) 應可以選擇顯示占用情況
c) 應可以選擇顯示係統運行狀況
d) 應可以選擇顯示風機運行狀況
e) 應可以ZUI duo顯示以下3 種參數：室內溫度，設定點室外溫度房間濕度，室外濕度，時間
f) 應可以選擇顯示任意用戶自定義的8 位控製器單一參數
3. 牆裝模塊應可以提供所Y對平衡VAV 係統必須參數的數據庫
4. 牆裝模塊應可以提供利用鍵盤鎖限定訪問數據庫的權限的功能。
5. 此牆裝模塊在斷電後應能存儲用戶包括設置溫度在內的自定義設置。
6. 此牆裝模塊應能使用一對兒非極性電線連接用於通訊和供電。
7. 此牆裝模塊應能給使用者提供查看和調節控製器可選參數的功能。
8. 此牆裝模塊應能給房客在承包商限定設置下提供調整超越周期時間的功能。
9. 此牆裝模塊應能提供利用網絡通訊總線實現遠程遙控數據庫的功能。
10. 此牆裝模塊應能提供正負不超過5% 適度傳感器控製（限於TR70-H）。
11. 牆裝模塊應能通過Tridium 的基於Niagara 平台的工具進行設定。
12. 牆裝模塊應能與其它使用Sylk 總線的設備進行通訊。
LONMARK 是LonMark 協會的商標
Spyder 是霍尼韋爾公司的商標。
Sylk 是霍尼韋爾公司的商標。
Zio 是霍尼韋爾公司的商標。
Sylk 總線通訊 ZioTM TR71-H 係列牆裝模塊濕度傳感器 在線訂購https://item.taobao.com/item.htm?id=558840489080
