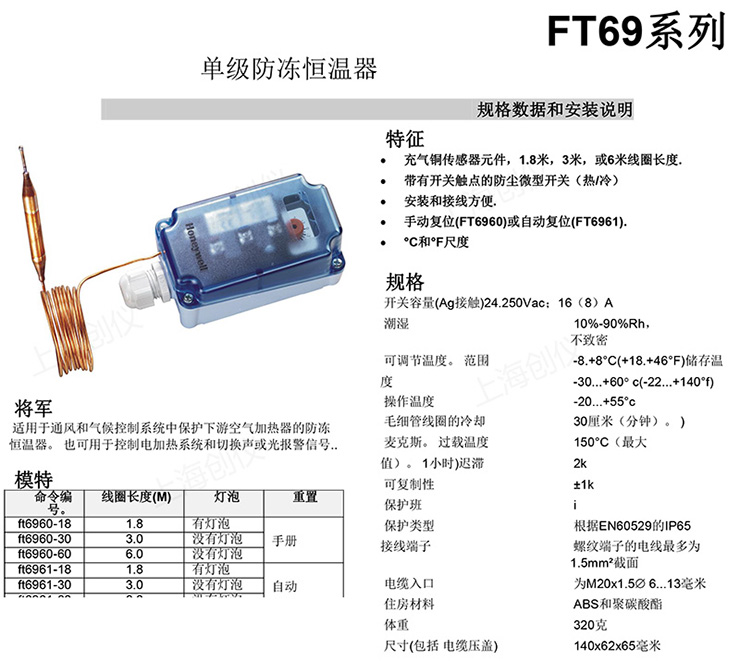

FT69係列單級防凍恒溫器
特征
1. 充氣銅傳感器元件，1.8米，3米，或6米線圈長度.
2. 帶有開關觸點的防塵微型開關（熱/冷）
3. 安裝和接線方便.
4. 手動複位(FT6960)或自動複位(FT6961).
5. °C和°F尺度
規格
開關容量(Ag接觸)24.250Vac；16（8）A
潮濕 10%-90%Rh，不致密
可調節溫度。 範圍 -8.+8°C(+18.+46°F)儲存溫
度 -30...+60°C(-22...+140°f)
操作溫度 -20...+55°c
毛細管線圈的冷卻 30厘米（分鍾）
麥克斯。 過載溫度 150°C（最大值）. 1小時)遲滯 2k
可複製性 ±1k
保護班 i
保護類型 根據EN60529的IP65
接線端子 螺紋端子的電線最多為1.5mm²截麵
電纜入口 為M20x1.5∅ 6...13毫米
住房材料 ABS和聚碳酸酯
體重 320克
尺寸(包括 電纜壓蓋) 140x62x65毫米
將軍
適用於通風和氣候控製係統中保護下遊空氣加熱器的防凍恒溫器。 也可用於控製電加熱係統和切換聲或光報警信號
模特
命令編號  線圈長度(M) 燈泡      重置
ft6960-18   1.8            有燈泡    手冊
ft6960-30   3.0 沒有燈泡   手冊
ft6960-60 6.0 沒有燈泡   手冊
ft6961-18   1.8 有燈泡     自動
ft6961-30 3.0 沒有燈泡    自動

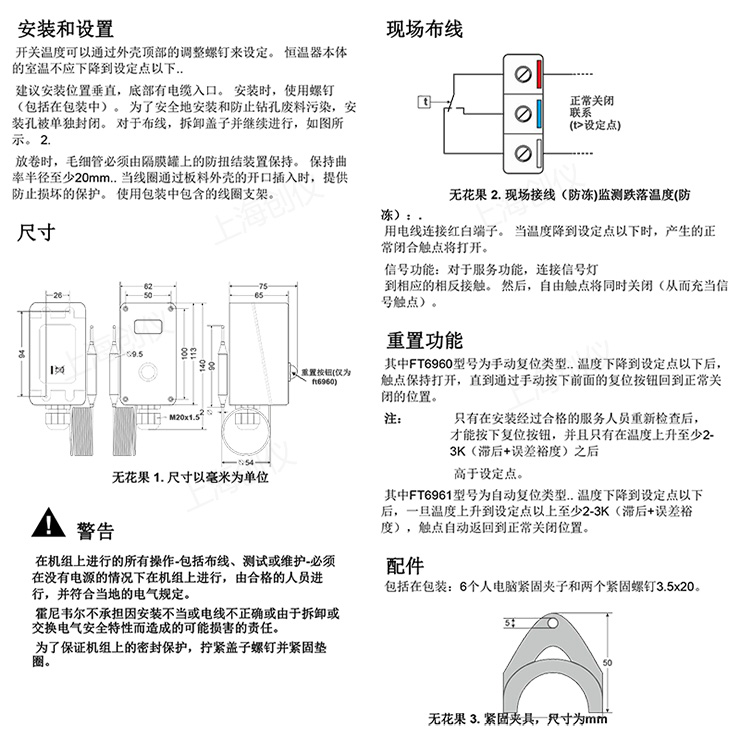

安裝和設置
開關溫度可以通過外殼頂部的調整螺釘來設定。 恒溫器本體的室溫不應下降到設定點以下..
建議安裝位置垂直，底部有電纜入口。 安裝時，使用螺釘（包括在包裝中）。 為了安全地安裝和防止鑽孔廢料汙染，安裝孔被單獨封閉。 對於布線，拆卸蓋子並繼續進行，如圖所示。 2.
放卷時，毛細管必須由隔膜罐上的防扭結裝置保持。 保持曲率半徑至少20mm.. 當線圈通過板料外殼的開口插入時，提供防止損壞的保護. 使用包裝中包含的線圈支架.
凍）：
用電線連接紅白端子. 當溫度降到設定點以下時，產生的正常閉合觸點將打開.
信號功能：對於服務功能，連接信號燈到相應的相反接觸. 然後，自由觸點將同時關閉（從而充當信號觸點）.
重置功能
其中FT6960型號為手動複位類型.. 溫度下降到設定點以下後， 觸點保持打開，直到通過手動按下前麵的複位按鈕回到正常關閉的位置。
注：
隻有在安裝經過合格的服務人員重新檢查後, 才能按下複位按鈕,並且隻有在溫度上升至少2- 3K（滯後+誤差裕度）之後高於設定點
其中FT6961型號為自動複位類型.. 溫度下降到設定點以下後,一旦溫度上升到設定點以上至少2-3K（滯後+誤差裕度),觸點自動返回到正常關閉位置.

警告

在機組上進行的所有操作-包括布線、測試或維護-必須在沒有電源的情況下在機組上進行，由合格的人員進行，並符合當地的電氣規定.

霍尼韋爾不承擔因安裝不當或電線不正確或由於拆卸或交換電氣安全特性而造成的可能損害的責任.

為了保證機組上的密封保護，擰緊蓋子螺釘並緊固墊圈.
